在進行數據連接的場合，作為功能塊的輸入輸出端子連接對象可以指定過程輸入輸出、軟件輸入輸出、通信輸入輸出、現場總線輸入輸出或其它功能塊的數據項目名稱。
對于各個連接對象，可以進行數據參照或數據設定。

• 數據連接

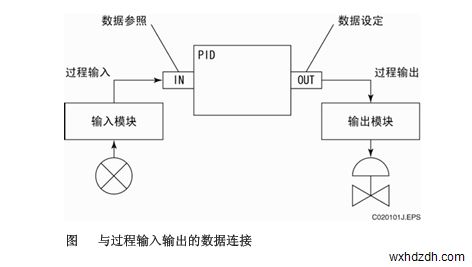

和過程輸入輸出進行的數據連接是指在功能塊的輸入輸出端子上對模擬輸入輸出、接點輸入輸出等的過程輸入輸出進行的輸入輸出連接。因過程輸入輸出沒有輸入輸出端子，所以不能進行端子間的連接。下面是和過程數據進行數據連接的示例。

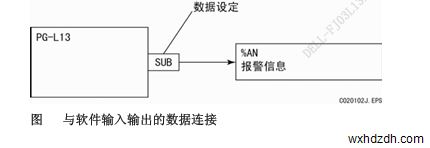

• 與軟件輸入輸出的數據連接

所謂軟件輸入輸出的數據連接，是將內部開關以及信息輸出(報警信息、順序控制的信息等)連接在功能塊的輸入輸出端子上。與軟件輸入輸出的數據連接示例如下:

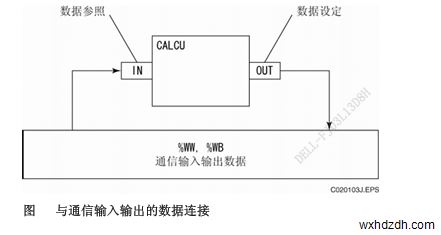

• 與通信輸入輸出的數據連接

所謂通信輸入輸出的連接，是將通信輸入輸出的字符數據以及位數據連接在功能塊的輸入輸出端子的輸入輸出連接。

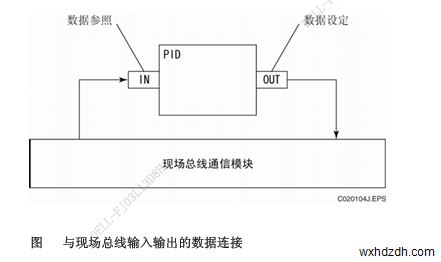

• 與現場總線輸入輸出的數據連接

所謂現場總線輸入輸出的連接，是將現場總線塊的參數連接在功能塊的輸入輸出端子上的輸入輸出連接。

與現場總線輸入輸出的連接示例如下:

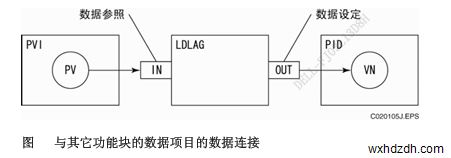

• 與其它功能塊的數據連接

所謂與其它功能塊數據連接，是將保存在其它功能塊的測量值(PV)、操作輸出值(MV)等的數據項目連接到功能塊的輸入輸出端子時的輸入輸出連接。與其它功能塊的數據項目連接的示例如下:

在與其它數據功能塊的數據連接中，為了與連接對象的數據項目進行數據通信，只要事先在連接起點的功能塊中指定好輸入輸出連接信息，那么在連接對象的功能塊中，就沒有必要指定輸入輸出信息。

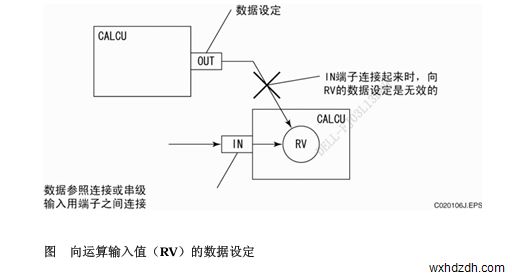

在運算塊中，在將運算輸入值(RV、RVn)作為常量使用時，可以向功能塊的運算輸入值(RV、RVn)進行數據設定。但是這個時候，如果在與運算輸入值(RV、RVn)對應的輸入端子上指定了數據參照或端子間連接(串級輸入)的話，那么使用輸入端子的輸入動作就會優先。
向運算輸入值(RV)的數據設定示例如下:
